아두이노 조도센서 모듈 사용하기





안녕하세요!

오늘은 조도센서 모듈을 사용해보려고 합니다!

조도센서는 조도값을 측정하는 센서인데요.



들어오는 빛의 양을 수치로 볼 수가 있어요.

우리가 흔히 볼 수 있는 가로등에서도 쓰여요.

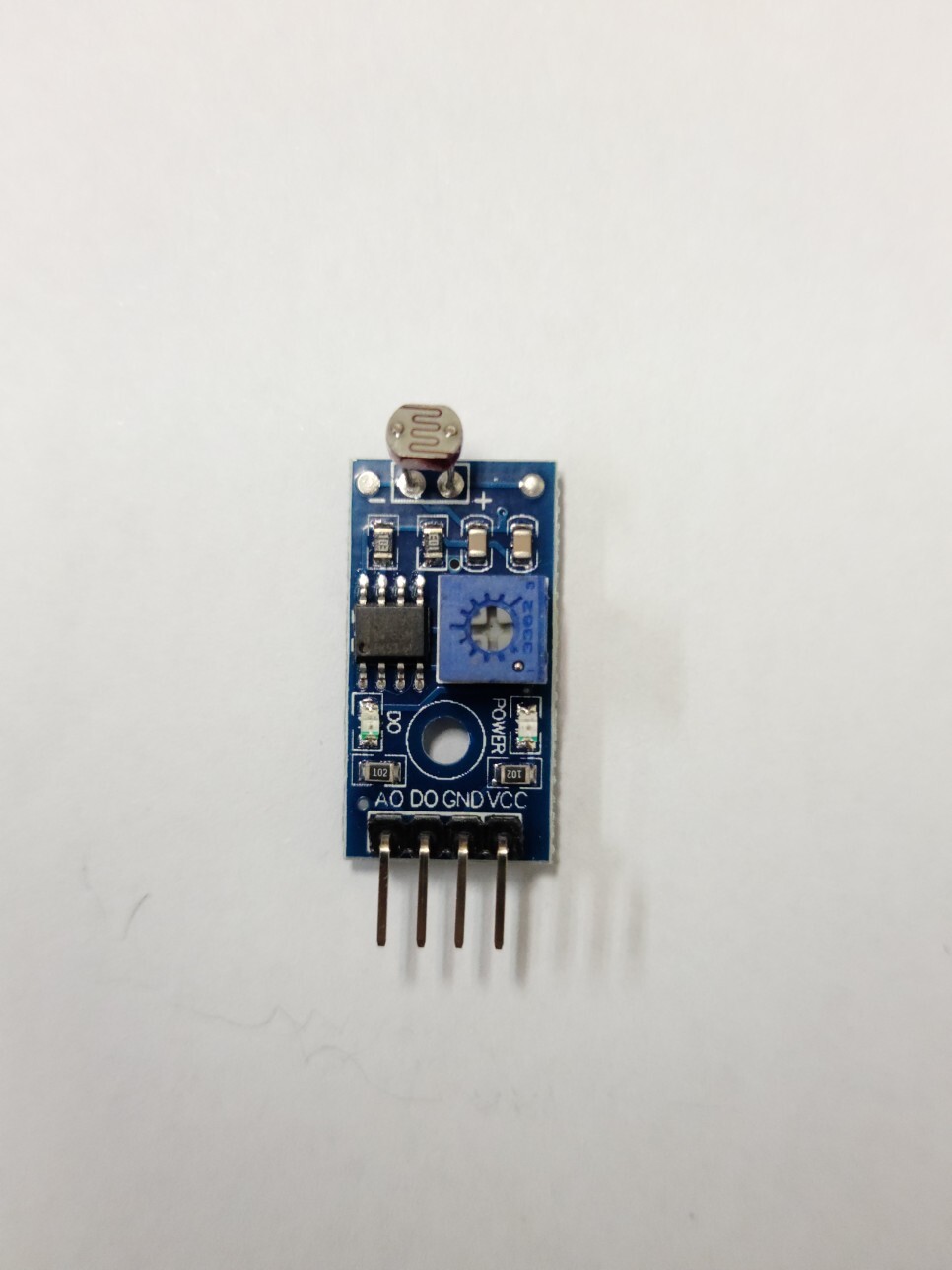

조도센서 모듈









조도센서 연결회로도









UNO	CDSM
5V	VCC
GND	GND
A0	AO
D4	DO







조도센서 코딩하기



int CDSM  = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int A = analogRead(CDSM);
  Serial.print("CDSM : ");
  Serial.println(A);

  delay(500);
}



소스가 정말 간단해요

CDSM 모듈의 핀번호를 지정해 주고

analogRead를 통해 값을 읽어 저장한 후에

시리얼 모니터로 출력!!

​







조도센서 동작 영상





아두이노 조도센서 모듈 동작영상입니다





손으로 가리면 값이 올라가고

플래시를 비추면 낮아지는 것을 볼 수 있어요.​

​

​

​

​
