논리 게이트 XOR게이트

인투피온 2022. 5. 13. 10:00





안녕하세요! 인투피온이 인사드립니다~!

오늘은 전자회로 논리게이트 중 XOR 게이트에 대해서 알아보도록 하겠습니다.

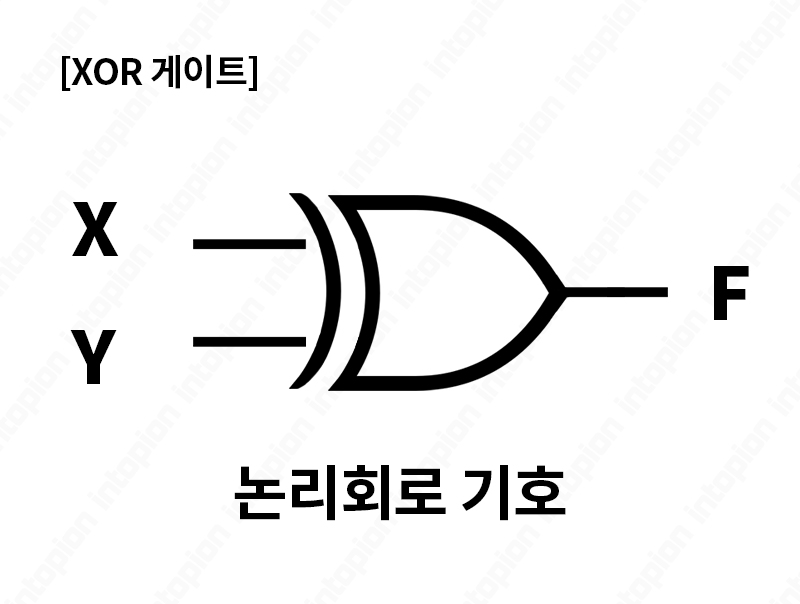

XOR 게이트





XOR 게이트



XOR(exclusive OR) 게이트는 입력 중 1 이 홀수 개일 경우에만

출력이 1 이 되는 게이트입니다.





XOR 게이트 동작파형



X Y F
0 0 0
0 1 1
1 0 1
1 1 0





동작 파형과 진리표를 보면 알 수 있듯이



입력일 경우에는 두 입력이 모두 1 또는 0 이면 출력이 0 입니다.

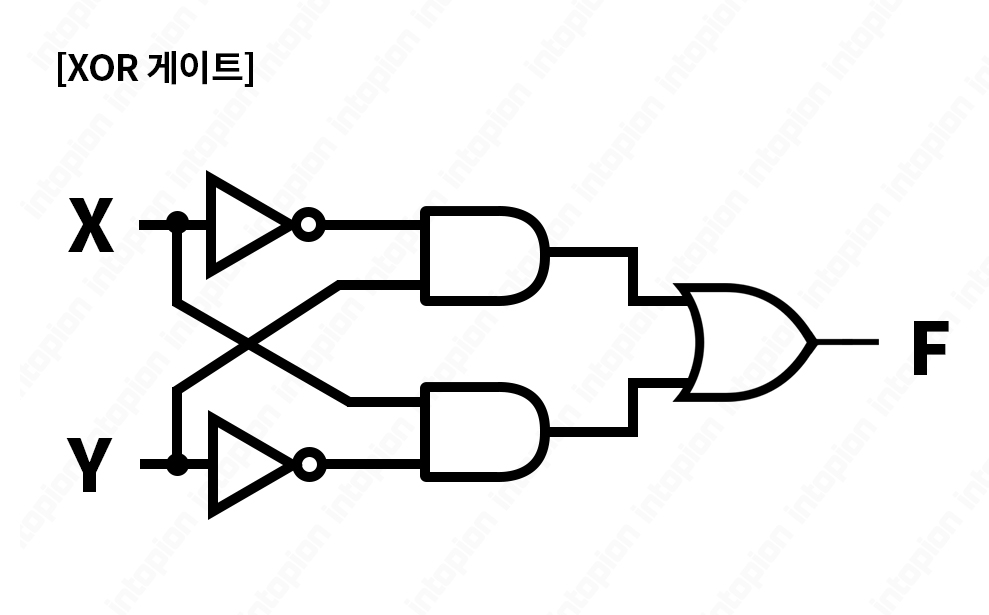

AND-OR 게이트로 표현



XOR 게이트는 NOT게이트, AND 게이트와 OR 게이트로 표현이 가능합니다.









XOR 게이트 불대수식





X Y Z F
0 0 0 0
0 0 1 1
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 1





XOR 게이트의 3 입력 진리표입니다.



입력 중 1 이 홀수개일 때만 출력이 1 이 되는 것을 알 수 있습니다.











오늘은 XOR 게이트에 대해 알아보았습니다~

다음 시간에는 XNOR 게이트에 대해서 알아보겠습니다!
