안녕하세요!

오늘은 아두이노 화분 물공급 키트에 대해 알아보겠습니다.



토양습도센서(FC-28)를 이용한 물공급 키트입니다!





키트의 구성품입니다!



• 아두이노 우노와 케이블
• 프로토 쉴드, LCD 모듈
• 토양습도모듈(FC-28), 온습도 모듈(DHT-11)
• 워터펌프, 호스, L9110 모터 드라이버
• 점퍼 케이블 10cm 암수, 수수와 20cm 암수







토양의 습도를 측정하고 기준치 이하로 떨어지게 되면

워터펌프를 이용해 자동으로 물을 주는 키트입니다.



LCD 를 통해 온습도 값을 실시간으로 모니터링 할 수 있어요!



그럼 이제 사용법에 대해 알아보겠습니다.







Chapter 1. 토양습도측정 모듈
FC-28 사용하기

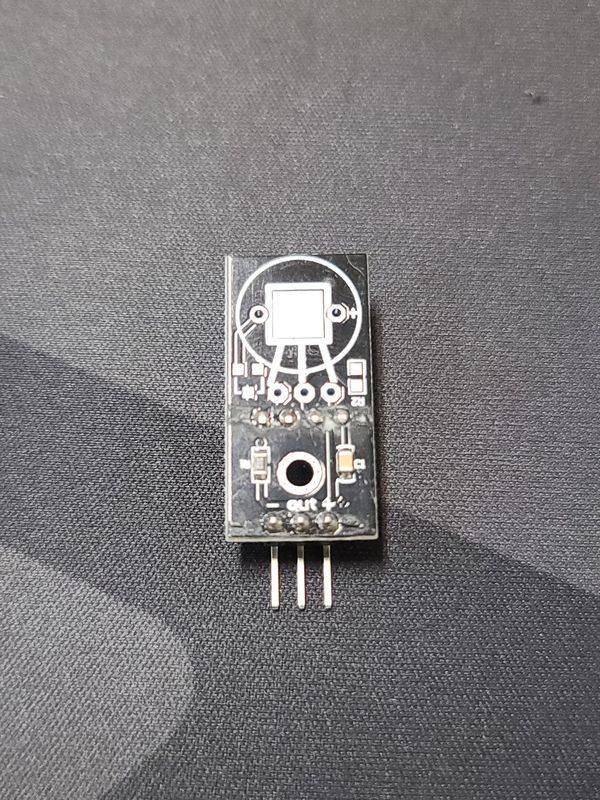

토양습도센서는 아래 사진처럼 U 자 모양으로 생겼습니다.

아래 뾰족한 부분이 시작점이 되어 토양의 습도를 측정하는데

공기 중에선 보통 '0' 이 되어 아날로그값 1023이 됩니다.



화분에 물이 부족하게 되면 끝부분에만 측정이 되어

값이 1023에 가깝게 표시됩니다.

반대로 물이 많아지면 측정 값이 낮아지게 됩니다.





토양습도 측정 센서 모듈 회로도



우노와 프로토 쉴드 결합 후 토양습도센서 연결



FRITZING 회로도



위의 회로도처럼 +-A0 에 연결해주시면 완성됩니다.





토양습도 측정 모듈	아두이노 우노
-	GND
+	5V
AO	A0





토양습도 측정 센서 모듈 소스 코드



int soilhumi = A0;

void setup() {
 Serial.begin(9600);
 pinMode(soilhumi, INPUT);
}

void loop() {
  int soilhumi_val = analogRead(soilhumi);
  Serial.println(soilhumi_val);
  delay(500);


}



소스는 생각보다 많이 간단합니다.

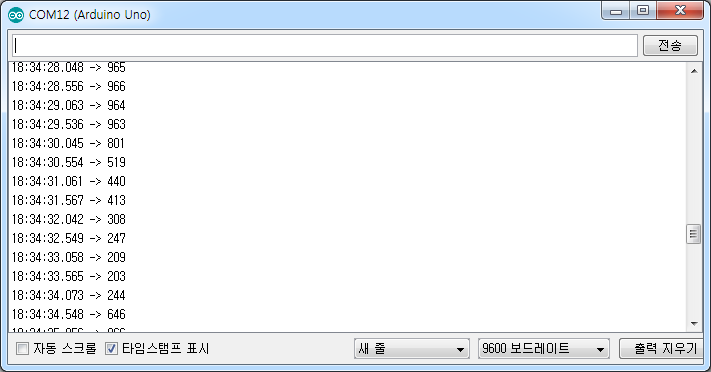

센서에서 읽어오는 아날로그 값을 저장해서 그대로 시리얼 모니터로 출력합니다!











Chapter 2. 온습도센서 DHT-11



DHT-11

DHT 11

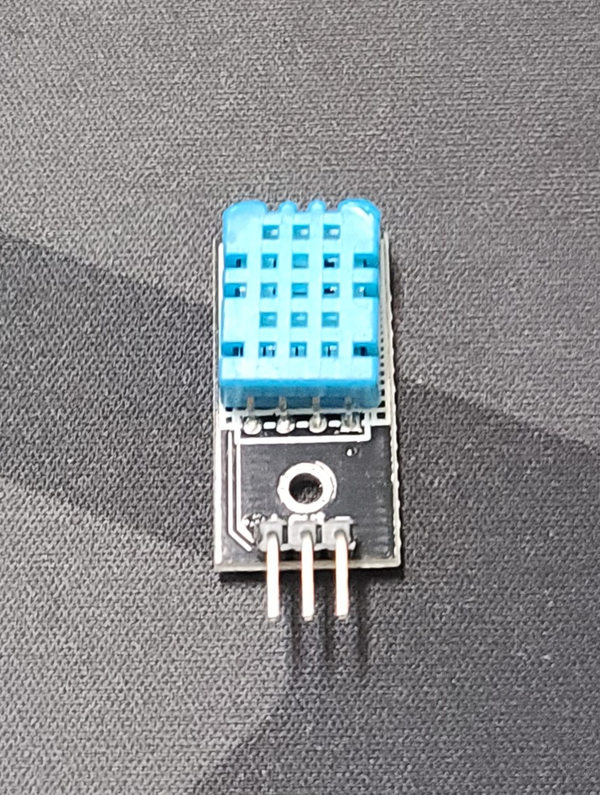

이번에는 온습도센서 DHT11 사용법에 대해 알아보겠습니다.

온습도센서 DHT11 모듈은 3개의 핀으로 이루어져 있습니다.



( + ), ( - ), OUT



저희는 데이터 핀을 우노의 D13에 연결하겠습니다.





온습도센서 DHT11 회로

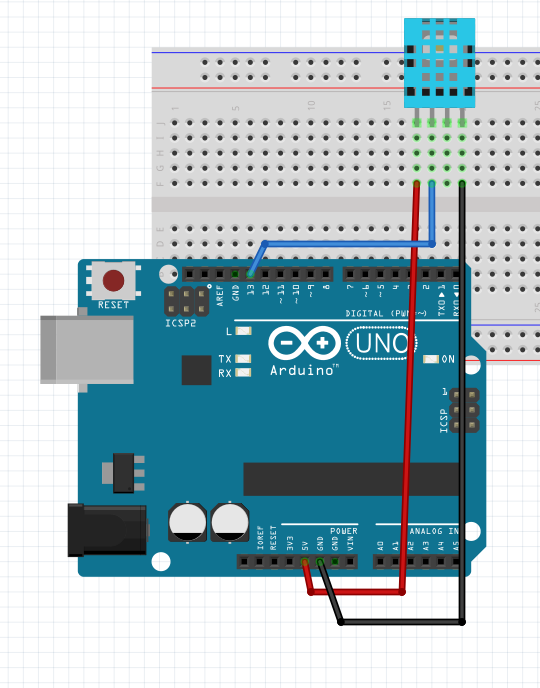

온습도센서 DHT11 회로도

실제로 연결한 모습





온습도모듈 DHT11	아두이노 우노
( - ) 핀	GND
( + ) 핀	5V
OUT 핀	D13





온습도센서 DHT11 라이브러리



DHT11.zip

0.00MB



DHT11 를 사용하기 위해서는 라이브러리가 필요합니다.

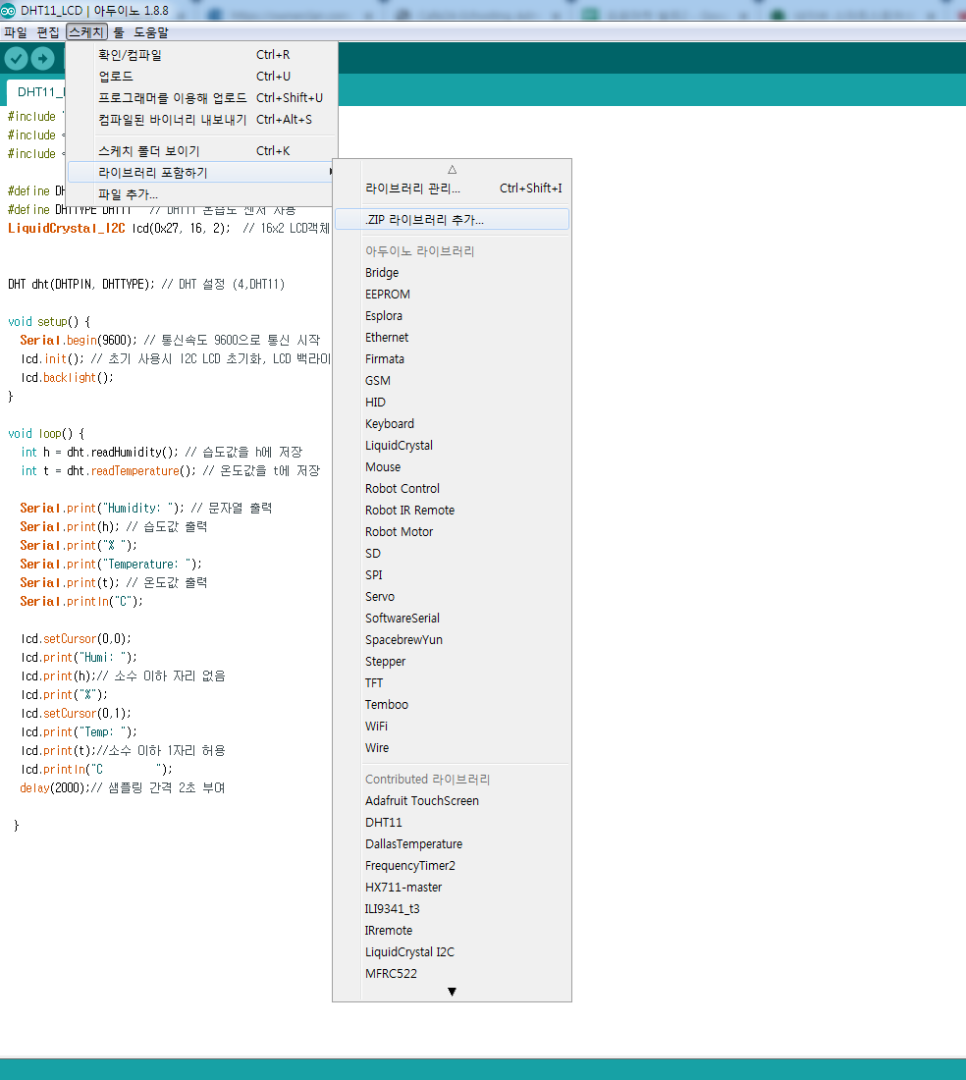

위의 파일을 다운로드한 후 ' .ZIP 라이브러리 추가...' 를 클릭 후

다운 받은 파일을 추가해주세요.









온습도센서 DHT11 소스코드



#include "DHT.h" // DHT 라이브러리 호출

#define DHTPIN 7     // 온습도 센서가 7번에 연결
#define DHTTYPE DHT11   // DHT11 온습도 센서 사용

DHT dht(DHTPIN, DHTTYPE); // DHT 설정

void setup() {
  Serial.begin(9600); // 통신속도 9600으로 통신 시작
  Serial.println("DHT11 test!"); // 문자 출력
}

void loop() {

 int h = dht.readHumidity(); // 습도값을 h에 저장
 int t = dht.readTemperature(); // 온도값을 t에 저장

 Serial.print("Humidity: "); // 문자열 출력
 Serial.print(h); // 습도값 출력
 Serial.print("% ");
 Serial.print("Temperature: ");
 Serial.print(t); // 온도값 출력
 Serial.println("C");

 delay(2000);// 샘플링 간격 2초 부여

}



손으로 센서부분을 잡고 있을 경우



센서 부분에 손을 올려 놓았을 때 올라가는 것을 볼 수 있습니다.





다음 시간엔 챕터 2 로 I2C LCD 에 대한

강의를 이어나가도록 하겠습니다!





감사합니다.
