아두이노 블루투스 HC-06





안녕하세요.

오늘은 블루투스 모듈 HC-06 간단한 사용법을 알아보겠습니다.







블루투스 모듈 HC-06 연결하기

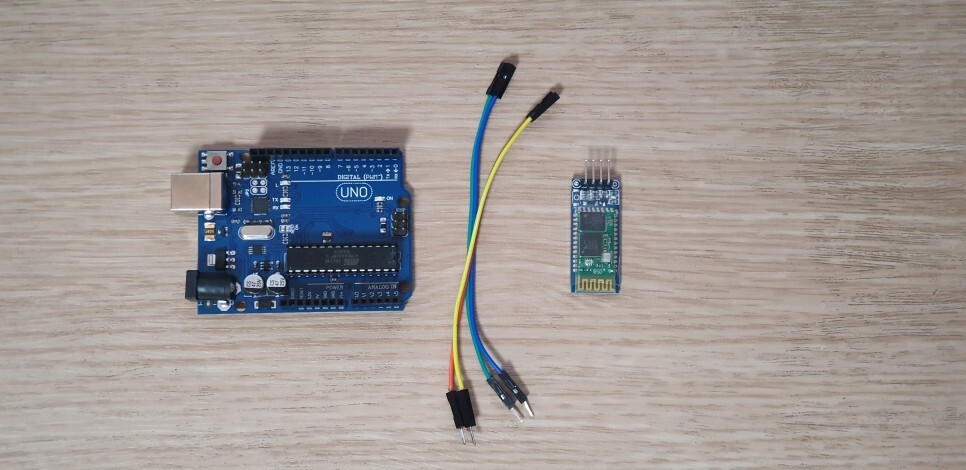

준비물

Arduino UNO

블루투스 모듈 HC-06

점퍼케이블







위와 같은 회로를 연결해주세요.







HC-06 소스코딩



#include <SoftwareSerial.h>

SoftwareSerial BTSerial(2,3);
void setup()
{
  Serial.begin(9600);
  BTSerial.begin(9600);// 기본통신속도를 맞춰주셔야 합니다.
}

void loop()
{
  if(BTSerial.available())
  {
    Serial.write(BTSerial.read());//컴퓨터 화면에 출력함.
  }
  if(Serial.available())
  {
    BTSerial.write(Serial.read());//블루투스에 전송함
  }





HC-06 AT 명령어





AT 명령어의 경우 해당 모듈의 버전에 따라 명령어가 달라집니다.



HC-06 데이터시트



hc06.pdf

0.74MB





자신의 버전에 맞는 명령어를 쓰셔야 하며 여기서는 3.0 20170609 에 대한

AT 명령어를 알아보도록 하겠습니다.









그림을 보시면 AT 명령어에 따른 응답을 볼 수 있습니다.

이렇게 진행을 하시면 아래와 같이 이름과 PIN 번호가 바뀐 것을 볼 수 있습니다.









이상으로 아두이노 블루투스 모듈 HC-06 의 간단한 사용법에 대해 알아보았습니다.

다음 시간에는 블루투스 모듈을 통해

미세먼지 센서의 값을 읽을 수 있는 시간을 가져보겠습니다.
