아두이노 미세먼지 센서 LED LCD 출력하기





안녕하세요~!

저번 시간에는 미세먼지 센서 사용법에 대해 알아보았는데요.

이때는 시리얼 모니터로만 측정값 확인이 가능해서

컴퓨터가 없으면 안 됐었습니다.

​

그래서 오늘은 미세먼지 측정값을 보기 위해 I2C LCD 와 RGB LED를 추가해

눈으로 쉽게 볼 수 있도록 해보겠습니다.

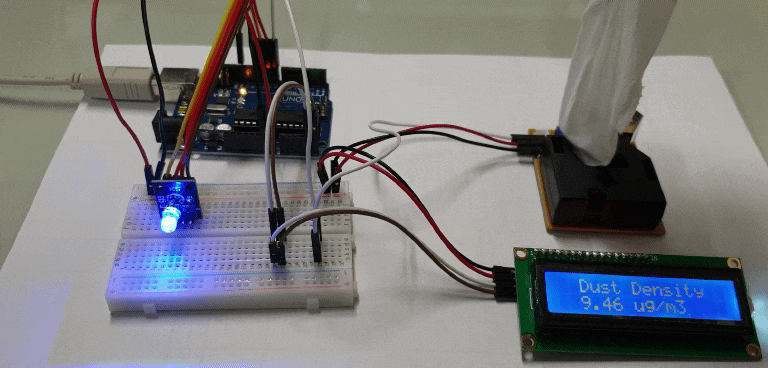

위 움짤처럼 바로 볼 수 있게끔 말이죠



​

미세먼지 농도를 LCD, LED로 확인하기





준비물

아두이노 우노

PPD42NS 미세먼지 센서 모듈

RGB LED 모듈

I2C LCD 모듈





​

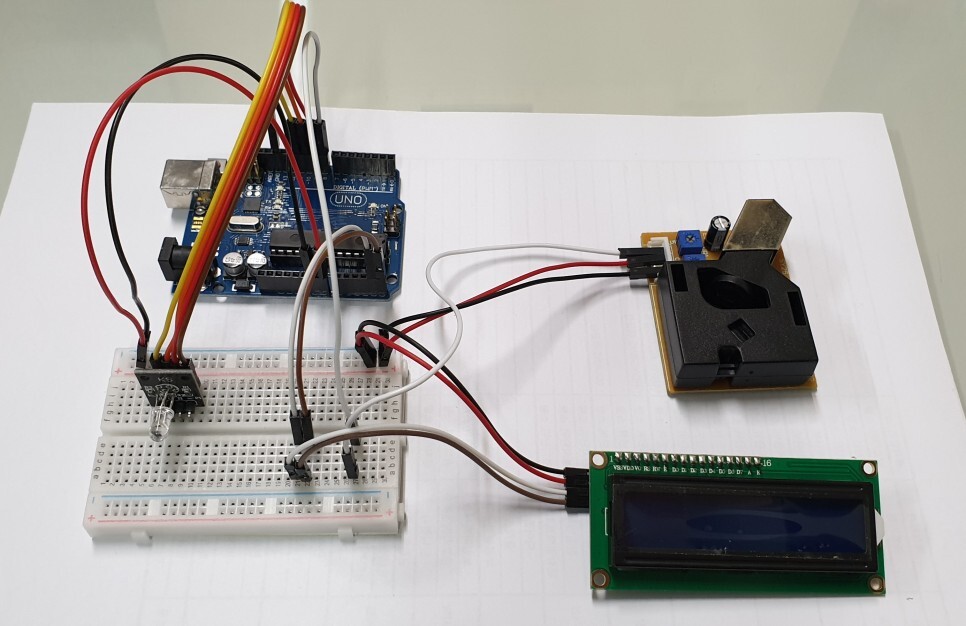

회로도





위 회로를 따라 연결해 주세요.

선이 많아 보여도 막상 연결해보면 뚝딱!





아두이노 코딩하기



#include <LiquidCrystal_I2C.h>
#include <Wire.h>

#define BLUE 9      // RGB LED Module
#define GREEN 10
#define RED 11

LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C LCD 주소값 확인


int DustPin = 8;    //먼지 센서
unsigned long duration;
unsigned long starttime;
unsigned long sampletime_ms = 30000;
unsigned long lowpulseoccupancy = 0;
float ratio = 0;
float concentration = 0;
float ugm3 = 0;

int redValue = 0;     //RGB LED
int greenValue = 0;
int blueValue = 0;

void setup() {
  Serial.begin(9600);

  pinMode(DustPin ,INPUT);      // 먼지센서
  starttime = millis();

  lcd.init();                   // LCD
  lcd.backlight();
  lcd.setCursor(0,0);           //
  lcd.print("  Dust Density ");

  pinMode(RED, OUTPUT);         // RGB LED
  pinMode(GREEN, OUTPUT);
  pinMode(BLUE, OUTPUT);
  digitalWrite(RED, LOW);
  digitalWrite(GREEN, LOW);
  digitalWrite(BLUE, HIGH);
}

void loop() {

  redValue = 0;
  greenValue = 0;
  blueValue = 0;

  duration = pulseIn(DustPin , LOW);
  lowpulseoccupancy = lowpulseoccupancy+duration;

  if ((millis()-starttime) > sampletime_ms)
  {
    ratio = lowpulseoccupancy/(sampletime_ms*10.0);  // Integer percentage 0=>100
    concentration = 1.1*pow(ratio,3)-3.8*pow(ratio,2)+520*ratio+0.62; // using spec sheet curve
    ugm3= concentration * 100 /13000;

    Serial.print("ugm3 = " ); //미세먼지 시리얼모니터
    Serial.print(ugm3);
    Serial.println("ug/m3" );

    lcd.setCursor(0,1);       //미세먼지 LCD 출력
    lcd.print("  ");
    lcd.print(ugm3);
    lcd.print(" ug/m3  ");

    if(ugm3<30)  //각 수치에 따른 LED 색상
    {
      greenValue = 20;
      blueValue = 255;
      redValue = 0;
      analogWrite(GREEN, greenValue);
      analogWrite(BLUE, blueValue);
      analogWrite(RED, redValue);
    }
      else if(ugm3<80)
      {
        greenValue = 255;
        blueValue = 20;
        redValue = 0;
        analogWrite(GREEN, greenValue);
        analogWrite(BLUE, blueValue);
        analogWrite(RED, redValue);

      }
        else if(ugm3<150)
        {
          redValue = 250;
          greenValue = 60;
          blueValue = 0;
          analogWrite(RED, redValue);
          analogWrite(GREEN, greenValue);
          analogWrite(BLUE, blueValue);
        }
            else if(ugm3>150)
          {
            redValue = 220;
            greenValue = 0;
            blueValue = 0;
            analogWrite(RED, redValue);
            analogWrite(GREEN, greenValue);
            analogWrite(BLUE, blueValue);
          }

    lowpulseoccupancy = 0;
    starttime = millis();
  }
}





이제 이 소스를 업로드하면 결과가...!?







​

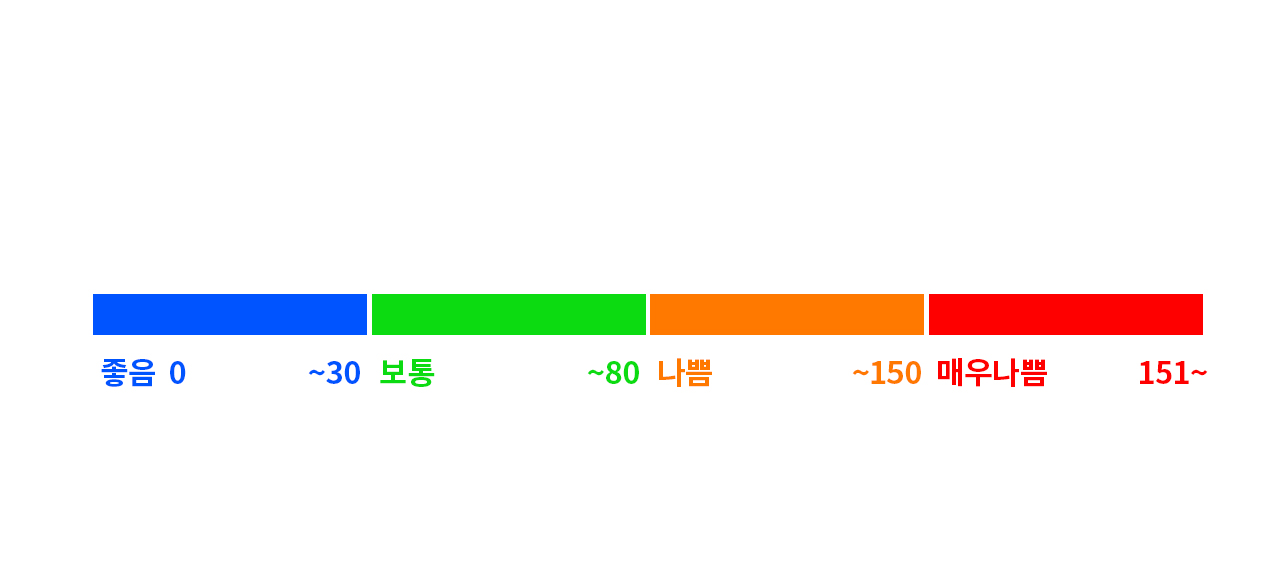

LED의 색상은 위의 기준을 적용했습니다

​

평소에는 정상적인 수치를 기록하지만 이물질이나 먼지를 넣게 되면

수치가 증가하는 것을 볼 수 있습니다.

​

여기까지 미세먼지 측정 센서 활용법을 알아보았고,

다음에는 블루투스를 통해 핸드폰으로 값을 받아보는 것을 차근차근 알아보겠습니다!!
