아두이노 WS2812B 네오픽셀 LED 모듈 코딩





안녕하세요~ 인투피온입니다.
오늘은 WS2812B 네오픽셀 모듈 사용법에 대해서 알아보겠습니다.

​

WS2812 네오픽셀 모듈 동작​



먼저 아래 그림에 보이는 검은색 칩은 WS2812으로
GND, VDC, Data In, Data Out 4개의 핀 만 있으면 사용이 가능해요.
이 칩은 daisy-chain으로 Data In과 Data Out를 통해 여러 개의 칩을 연결할 수 있어요.





WS2812



​

준비물





뒷면은 저렇게 납땜을 해주셔야 돼요.
케이블이나 핀에 납땜해주시면 됩니다.



※상품명 클릭 시 구매 링크로 이동합니다.

아두이노 우노 호환 보드
WS2812B 1x8 네오픽셀 모듈
점퍼케이블





회로도



Fritzing 회로도



네오픽셀 모듈	아두이노 우노
GND	GND
VDC	VCC
DI	D6



코딩 및 동작



​

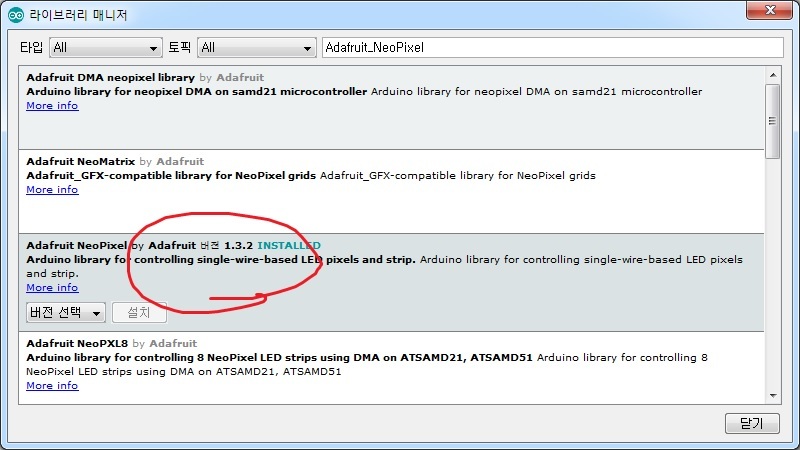

코딩하기에 앞서 먼저 라이브러리 추가를 해주셔야 돼요.

'Adafruit_NeoPixel' 를 검색하셔서 설치해주시면 됩니다.

​





#include <Adafruit_NeoPixel.h>
#define PIN 6 // DI 핀번호
#define N_LEDS 8 // 네오픽셀 LED 갯수

Adafruit_NeoPixel strip = Adafruit_NeoPixel(N_LEDS, PIN, NEO_GRB + NEO_KHZ800);
//NEO_GRB <= 네오픽셀 타입 , NEO_KHZ800 <= 클럭 주파수

void setup() {
  strip.setBrightness(100); // 네오픽셀 밝기
  strip.begin(); // 네오픽셀 시작

}

void loop() {
chase(strip.Color(50,255,50));
delay(150);
chase(strip.Color(50,50,255));
delay(150);
chase(strip.Color(255,50,50));
delay(150);
}

static void chase(uint32_t c) {
  for(uint16_t i=0; i<strip.numPixels()+4; i++) {
      strip.setPixelColor(i , c); // i 번째 픽셀에 LED 색상 지정
      strip.setPixelColor(i-3, 0); // i-3 픽셀에 색상 0을 지정하여 지움
      strip.show(); //
      delay(10);
  }
}





#include <Adafruit_NeoPixel.h>
#define PIN 6  // DI 핀번호
#define N_LEDS 8 // 네오픽셀 LED 갯수

Adafruit_NeoPixel strip = Adafruit_NeoPixel(N_LEDS, PIN, NEO_GRB + NEO_KHZ800);
//NEO_GRB <= 네오픽셀 타입 ,  NEO_KHZ800 <= 클럭 주파수

void setup() {
  strip.setBrightness(100);   // 네오픽셀 밝기
  strip.begin();  // 네오픽셀 시작
}

void loop() {
  int R = 0;
  int G = 0;
  int B = 0;

  R = 255;
  G = 0;
  for (int B = 0; B < 256 ; B+=50) {
      chase(strip.Color(R, G, 0));
      R -= 50;
      G += 50;
  }

  G = 255;
  B = 0;
  for (int R = 0; R < 256 ; R+=50) {
      chase(strip.Color(0, G, B));
      G -= 50;
      B += 50;
  }

  B = 255;
  R = 0;
  for (int G = 0; G < 256 ; G+=50) {
      chase(strip.Color(R, 0, B));
      B -= 50;
      R += 50;
  }

}

static void chase(uint32_t c) {
  for (uint16_t i = 0; i < strip.numPixels() + 4; i++) {
      strip.setPixelColor(i  , c); // i 번째 픽셀에 LED 색상 지정
      strip.setPixelColor(i-3, 0); // i-3 픽셀에 색상 0을 지정하여 지움
      strip.show();
      delay(80);
  }
  /*  랜덤 위치 그리기
            uint16_t i=random(0,8);
            uint16_t j=random(0,8);
            strip.setPixelColor(i  , c); // i 번째 픽셀에 LED 색상 지정
            strip.setPixelColor(j  , c); // j 번째 픽셀에 LED 색상 지정
            strip.show();
            strip.setPixelColor(i  , 0); // i 번째 픽셀지움
            strip.setPixelColor(j  , 0); // j 번째 픽셀지움
            delay(100);
  */
}











위 소스 구동 결과

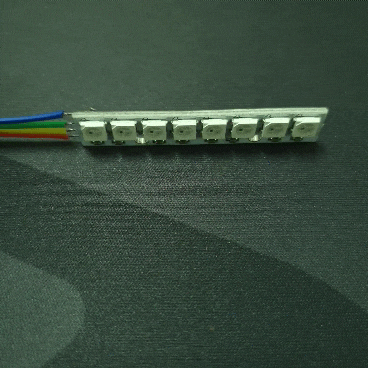

아두이노 네오픽셀 WS2812 모듈 기본 동작



아두이노 네오픽셀 WS2812 모듈 RGB 동작
