아두이노 앱 인벤터로 온습도 출력하기



안녕하세요~ 인투피온입니다.
이번 시간에는 '아두이노와 앱인벤터를 통한 온습도 출력하기'를 해보도록 하겠습니다.





​

​

​

앱 인벤터

​

먼저 앱인벤터를 살펴보겠습니다.

​

​

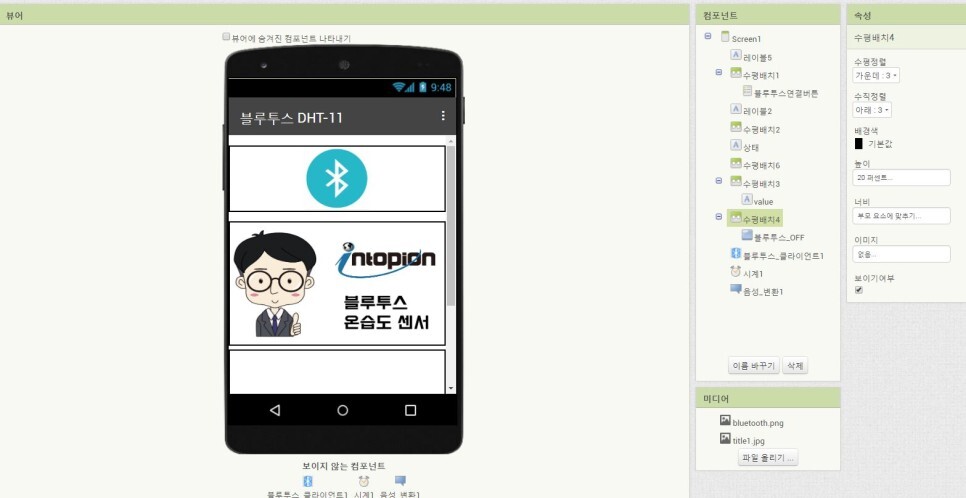

디자인은

블루투스 버튼 - 이미지 - 측정값 - 끄기 버튼

이렇게 구성해 봤어요.

​

​

​

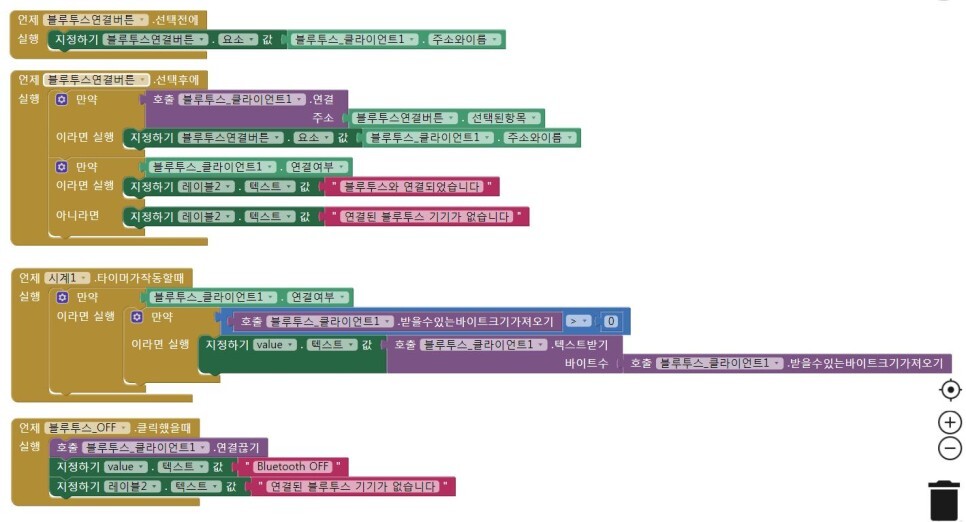

전체 블록

​

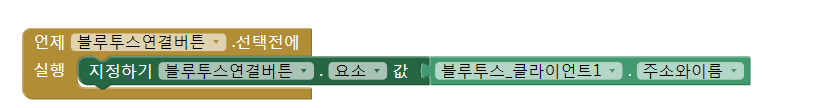

앱을 실행하게 되면 먼저 블루투스의 주소와 이름을 가져옵니다.

​

​

​

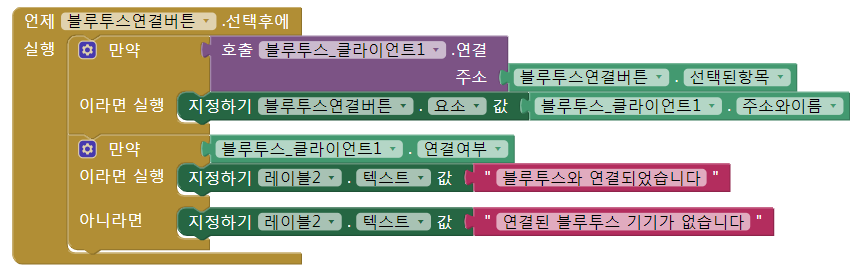

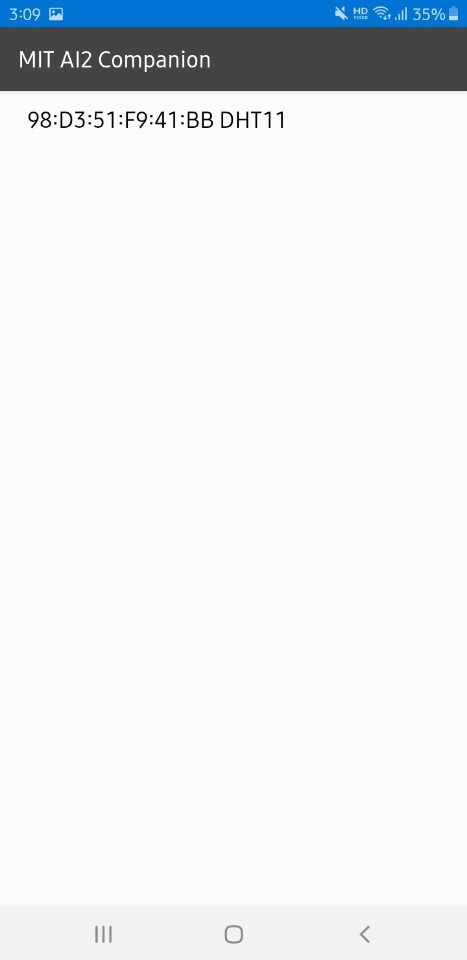

그리고 '블루투스 연결 버튼'을 누르면 아래 사진처럼 연결 가능한 블루투스의 주소와 이름을 가져와요.

​



​

블루투스 호출





​

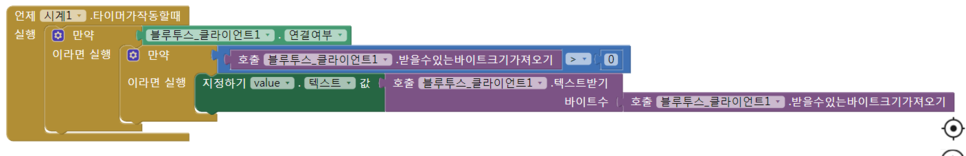

그리고 타이머를 이용해 블루투스가 연결되고

블루투스를 통해 받을 수 있는 바이트 크기가 '0' 이상이라면

블루투스의 텍스트를 가져오게 돼요.

​

​

​

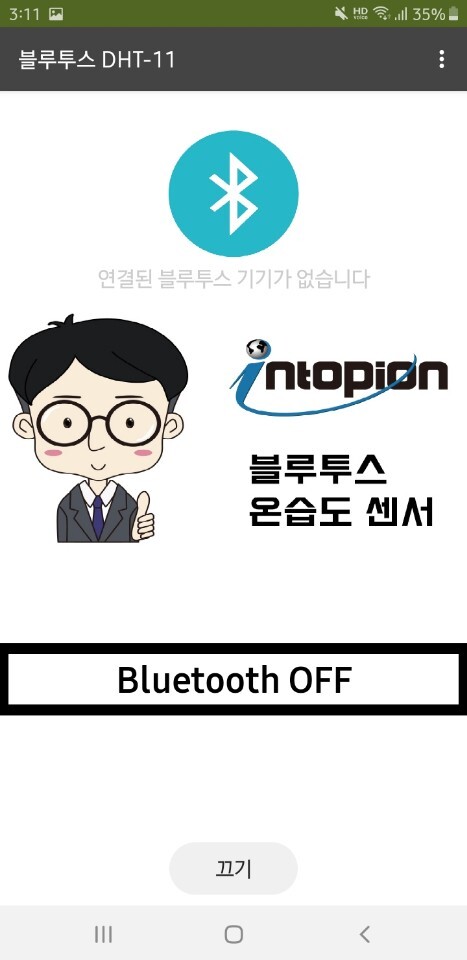

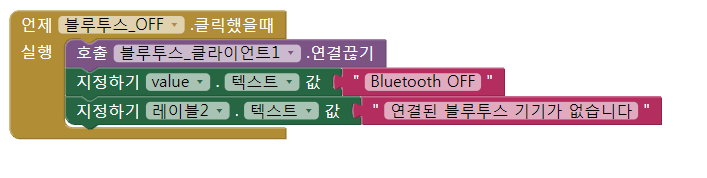

마지막으로 '블루투스 끄기'를 누르게 되면 아래 사진처럼 텍스트가 출력돼요.

​

​





DHT11_Bluetooth_.aia

0.11MB



​

아두이노 DHT11

​

온습도센서 DHT 11 모듈의 사용법은 아래 링크를 참고해 주세요



​

https://intopionshop.tistory.com/243?category=1021753​

아두이노 온습도센서 DHT11



​

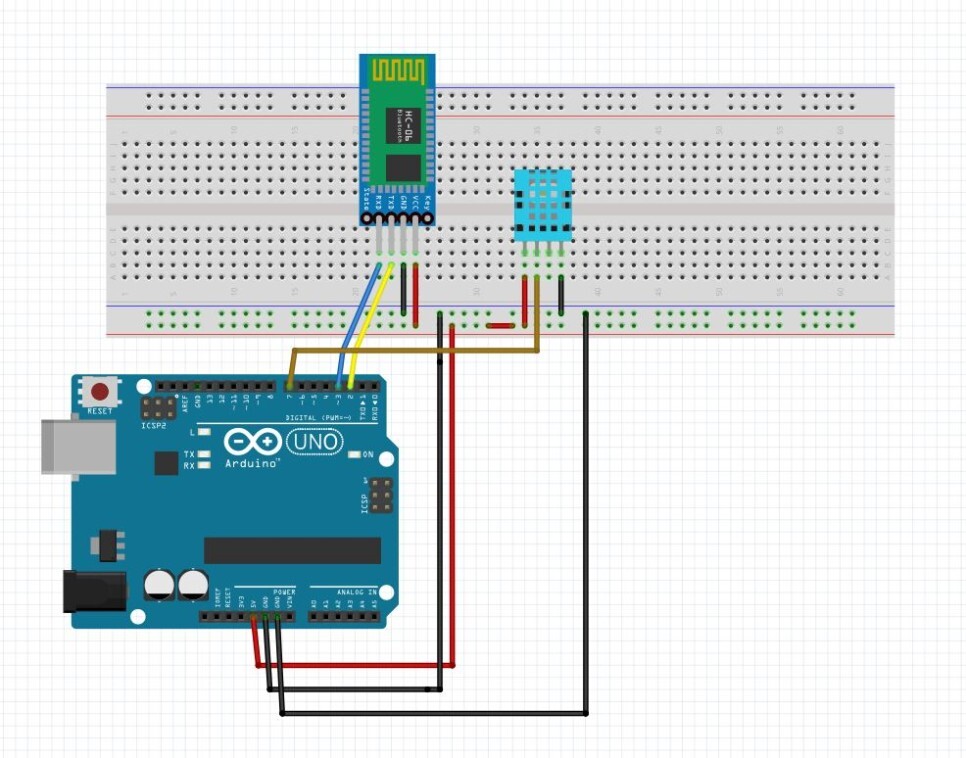

회로





위의 회로도를 참고해 주세요

HC-06과 DHT-11의 접지는 서로 다른 핀에 해주셔야 됩니다!!

​

​

HC-06	Arduino UNO
VCC	5V
GND	GND
RX	D3
TX	D2



DHT-11	Arduino UNO
VCC	5V
GND	GND
OUT	D7





DHT11+HC06.fzz

0.02MB





​아두이노 코딩



#include "DHT.h" // DHT 라이브러리 호출
#include <SoftwareSerial.h>

#define DHTPIN 7     // 온습도 센서가 7번에 연결
#define DHTTYPE DHT11   // DHT11 온습도 센서 사용

SoftwareSerial BTSerial(2,3);
DHT dht(DHTPIN, DHTTYPE);


void setup() {
  Serial.begin(9600); // 통신속도 9600으로 통신 시작
  BTSerial.begin(9600);
  Serial.println("DHT11 test!"); // 문자 출력
}


void loop() {
 int h = dht.readHumidity(); // 습도값을 h에 저장
 int t = dht.readTemperature(); // 온도값을 t에 저장


  BTSerial.print("Humi: ");
  BTSerial.print(h);// 소수 이하 자리 없음
  BTSerial.print("% Temp: ");
  BTSerial.print(t, 1);//소수 이하 1자리 허용
  BTSerial.println(" C");
  delay(2000);// 샘플링 간격 2초 부여






​

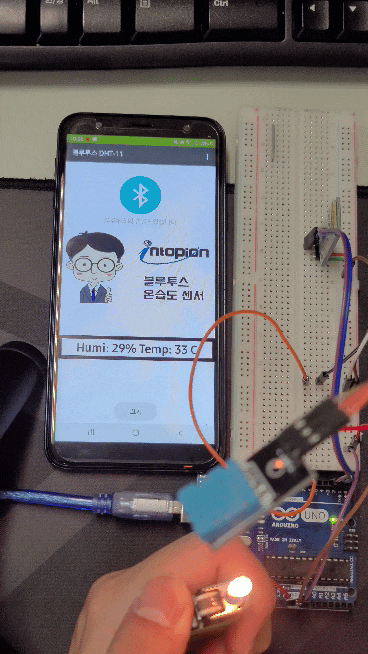

결과 영상

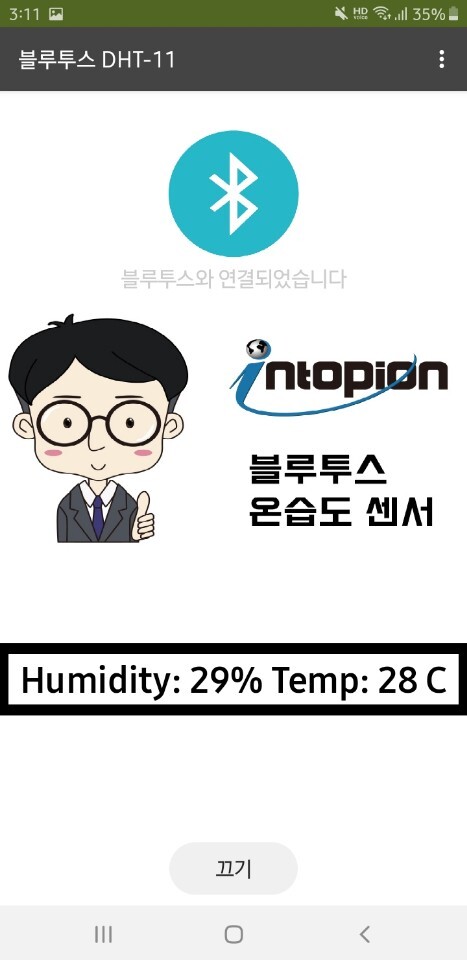

이렇게 온습도의 변화를 어플을 통해 모니터링할 수 있어요.

온도나 습도 관리가 필요한 곳에서 쓸 수 있겠죠?

​

여기까지 '아두이노와 앱인벤터를 통한 온습도 출력하기'를 해보았습니다~

​
